一:工频UPS电源简介
工频在线式UPS电源,观惠生产的纯正弦波在线式UPS不间断电源专为中国电网设计,是一种将市电及电池的电能转化为不间断的、净化的交流电能的变换装置,用以给计算机和其他电气设备提供可使用的连续交流电源,以备市电的不稳定及断电时的不间断供电。亦能防止公用电力的各种畸变,如供电电压下降、浪涌电压、尖峰电压及广播频率干扰。
二:工频UPS电源工作方式

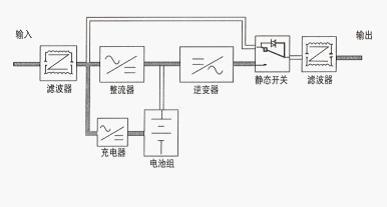

<1>当市电正常时,交流市电先经过整流模块整流成直流电、滤波后,一路经过智能充电板对电池进行充电,另一路经逆变器逆变成纯正的交流电,供后端负载供电;

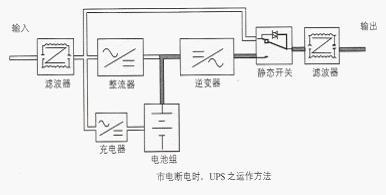

<2>当市电异常或断电时,UPS电源立即转换成,由电池的直流电能经过逆变器逆变成纯正的交流电,供后端负载供电;此种转换过程时间为0,确保不间断供电;当市电恢复正常时,UPS电源又自动转换到由市电供电方式;

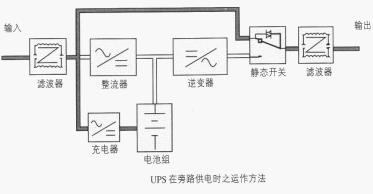

<3>当UPS电源逆变器固障或内部线路固障时,由静态转换开关,切换到自动旁路,由电网市电经过旁路稳压板后,由旁路市电直接供电;此种转换时间极短,一般小于4ms,确保设备的不间断供电;当主电路恢复正常后,设备会自动转换到主电路供电;
三:工频UPS电源特点
◎采用美国INTEL专用微处理器控制
◎采用日本三菱公司/富士IGBT智能功率模块
◎纯正弦波输出,输出稳压、稳频
◎具有过压、欠压、过载、短路、输入极性接反等各种保护功能
◎ 逆变效率≥90%
◎具有交流旁路功能
◎输入输出优异的EMI/EMC指标,可配备RS232/485接口,可实现无人值守
◎ 在线工作波形失真小 ,在线机可实现0延时转换,后备机快速转换
◎ 逆变单元采用微处理器控制的SPWM技术,纯正弦波输出,波形纯净
◎独有的动态电流环控制技术确保逆变器可靠运行
◎负载适应能力强,包括电容性、电感性、混合性负载
◎逆变器前面板有LCD、LED双重显示方式,状态一目了然
◎效率高、噪音低、无排烟、无火灾隐患
技术参数
规格 | 单进单出 | 三进单出 | 三进三出 |
额定容量 | 1KVA--30KVA | 1KVA--60KVA | 3KVA-200KVA |
工作方式及原理 | 双转换在线式,输出电源完全隔离 |
交流输入 | 相数 | 单相+N+G | 三相+N+G | 三相+N+G |
电压 | 220V±20% | 380V±20% | 380V±20% |
频率 | 50Hz±10% | 50Hz±10% | 50Hz±10% |
输入功率因素 | 0.95(带输入滤波器时) | 0.95(带输入滤波器时) | 0.95(带输入滤波器时) |
软启动 | 0-100% 5sec | 0-100% 5sec | 0-100% 5sec |
旁路输入 | 相数 | 单相+N+G | 单相+N+G | 三相+N+G |
电压 | 220V±15% | 220V±15% | 380V±15% |
频率 | 50Hz±5% | 50Hz±5% | 50Hz±5% |
逆变器/旁路转换时间 | ≤4ms | ≤4ms | ≤4ms |
DC 系 统 | DC电压 | 192V/216V (12V蓄电池16/18节) | 192V/216V (12V蓄电池16/18节) | 384V(12V蓄电池32节) |
浮充电压 | 220V/248V | 220V/248V | 432V |
截止电压 | 168V/189V | 168V/189V | 336V |
充电电流 | 5-20A(可调) | 5-20A(可调) | 10-20A(可调) |
交 流 输 出 | 相数 | 单相+N+G | 单相+N+G | 三相+N+G |
电压 | 220V±1%(稳态负载) | 220V±1%(稳态负载) | 380V±1%(稳态负载) |
频率 | 50Hz±5%(市电) 50Hz±0.05%(电池供电) | 50Hz±5%(市电) 50Hz±0.05%(电池供电) | 50Hz±5%(市电) 50Hz±0.05%(电池供电) |
功率因素 | 0.8(滞后) | 0.8(滞后) | 0.8(滞后) |
输出波形 | 正弦波 | 正弦波 | 正弦波 |
总谐波失真 | 线性负载<3% 非线性负载<5% | 线性负载<3% 非线性负载<5% | 线性负载<3% 非线性负载<5% |
动态负载电压瞬变 | ±5%(由0到100%跌变) | ±5%(由0到100%跌变) | ±5%(由0到100%跌变) |
瞬间恢复时间 | <10 ms(±5%) | <10 ms(±5%) | <10 ms(±5%) |
不平衡电压 | <±3% <±1%(平衡负载电压) | <±3% <±1%(平衡负载电压) | <±3% <±1%(平衡负载电压) |
过载能力 | 125% 10min 150% 1min >150% 200ms | 125% 10min 150% 1min >150% 200ms | 125% 10min 150% 1min >150% 200ms |
系统指标 | 工作效率 | >91% | >91% | >91% |
电脑通讯介面 | RS 232/RS 485 | RS 232/RS 485 | RS 232/RS 485 |
运行温度 | 0-45℃ | 0-45℃ | 0-45℃ |
相对湿度 | 0~90%未结露 | 0~90%未结露 | 0~90%未结露 |
